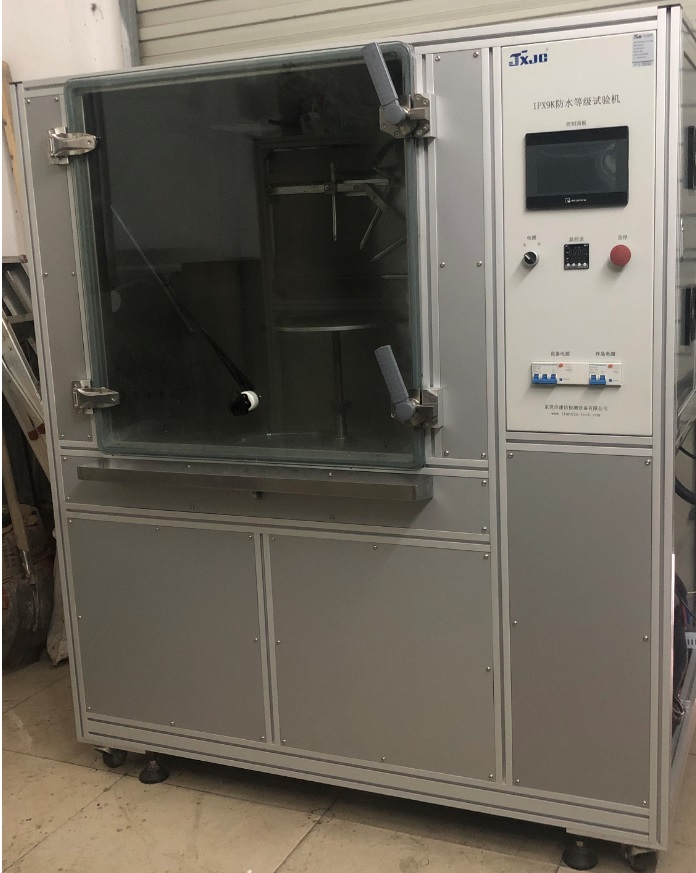

JX1207 IPX9K防水等级试验箱
功能概述：
IPX9K防水试验箱根据IEC60529-2013《degrees of protection provided by enclosures (IP code)》第14条款、DIN40050-9《道路车辆 IP防护代码》、ISO30653-2006《Road vehicles—Degrees of protection(IP-Code)—Protection of electrical equipment against foreign objects, water and access》、QC/T 417.1-200《车用电线束插接器第1部分_定义_试验方法和一般性能要求》第4.9.2条条款、TOYOTA ENGINEERING STANDARD TSC1000G《Test methods for terminal and connectors low tension cables for automobiles》标准第6.2.7与6.2.8标准条款要求设计，适用于电器与汽车零部件的高温高压喷射状况下的防水检测试验；设备由加热水箱、高压柱塞泵、高压电磁阀、喷喷、转台等组成，试验时先将水箱贮水加热至规定的温度，将样品安装在转台上，调节好喷嘴的位置，关好设备防护门，启动设备进行试验，试验过程中四个喷嘴按顺序轮流喷射30S，试验用水直接外排不循环。
功能参数：
1. 试验水温：80±5 ℃；
2. 喷水压力：8MPa～10MPa（可调）；
3. 喷水流量：14L/min～16L/min (随压力变化而改变)；
4. 喷嘴个数：4个（0°，30°，60°，90°）；
5. 喷头规格：依标准图形定做，满足标准；
6. 喷水距离：100～150mm可调；
7. 喷嘴喷射时间：0-99,9秒（可设定）；
8. 喷嘴自动按顺序时间切换；
9. 试验台尺寸：φ400mm；
10. 试样台转速：0-17r/min，无级调速；
11. 试样台承重：≤15kg ；
12. 平台升降：300mm～400mm,手动升降；
13. 水箱客积：50L；
14. 试验产品通电工作：提供试验品接口，4芯线供电，较大30A 。
15. 机架材料为工业成型铝，内壳材料为为SUS304不锈钢板；
16. 控制方式：PLC控制器+触摸屏控制,变频器调节供水压力；
主要配置：
|
序号 |
名 称 |
规格与功能 |
数量 |
|
1 |
机体 |
成型铝结构，内置水箱与试验箱体 |
1套 |
|
2 |
转台 |
φ400mm，不锈钢材料 |
1套 |
|
3 |
水泵 |
RW5535 |
1台 |
|
4 |
电磁阀 |
YSP-15 |
4套 |
|
5 |
喷嘴 |
按标制作，SUS304不锈钢材料 |
4件 |
|
6 |
步进电机 |
57HS22/M542 |
1台 |
|
7 |
减速机 |
50 1:60 |
1台 |
|
8 |
电发热管 |
3KW，不锈钢电热管 |
2支 |
|
9 |
温控仪 |
PXR4TAY1-8W00-C |
1台 |
|
10 |
热电偶线 |
φ5*200/3米/K型 |
1条 |
|
11 |
固态继电器 |
SSR-3-25DA |
2块 |
|
12 |
压力传感器 |
0-12MPa高温型 |
1套 |
|
13 |
流量计 |
GY-10 |
1件 |
|
14 |
变频器 |
台达 |
1台 |
|
15 |
触摸屏 |
TK6071IP |
1台 |
|
16 |
PLC控制器 |
台达 |
1台 |
|
17 |
通讯模块 |
台达 |
块 |
|
18 |
电气附件 |
|
1批 |
|
19 |
电线电缆 |
|
1批 |
|
20 |
不锈钢管 |
SUS304不锈钢供水管 |
1批 |
