一、      概述：

 IPX1-X7防水等级试验机根据GB4208-2008《外壳防护等级(IP代码)》/ IEC60529:2001《Degrees of protection provided by enclosure(IP Code)》、GB7000.1-2008《灯具 第一部分：一般要求与试验》/IEC60598-1：2003《Luminaires-Part 1:General requirements and test》，GB8898-2011/IEC 60065：2005《Audio,video and similar electrnic apparatus-Safety requirments》,适用于电工电子产品及灯具的IPX1~IPX7防水检测试验。

二、设备特点及先进性描述：

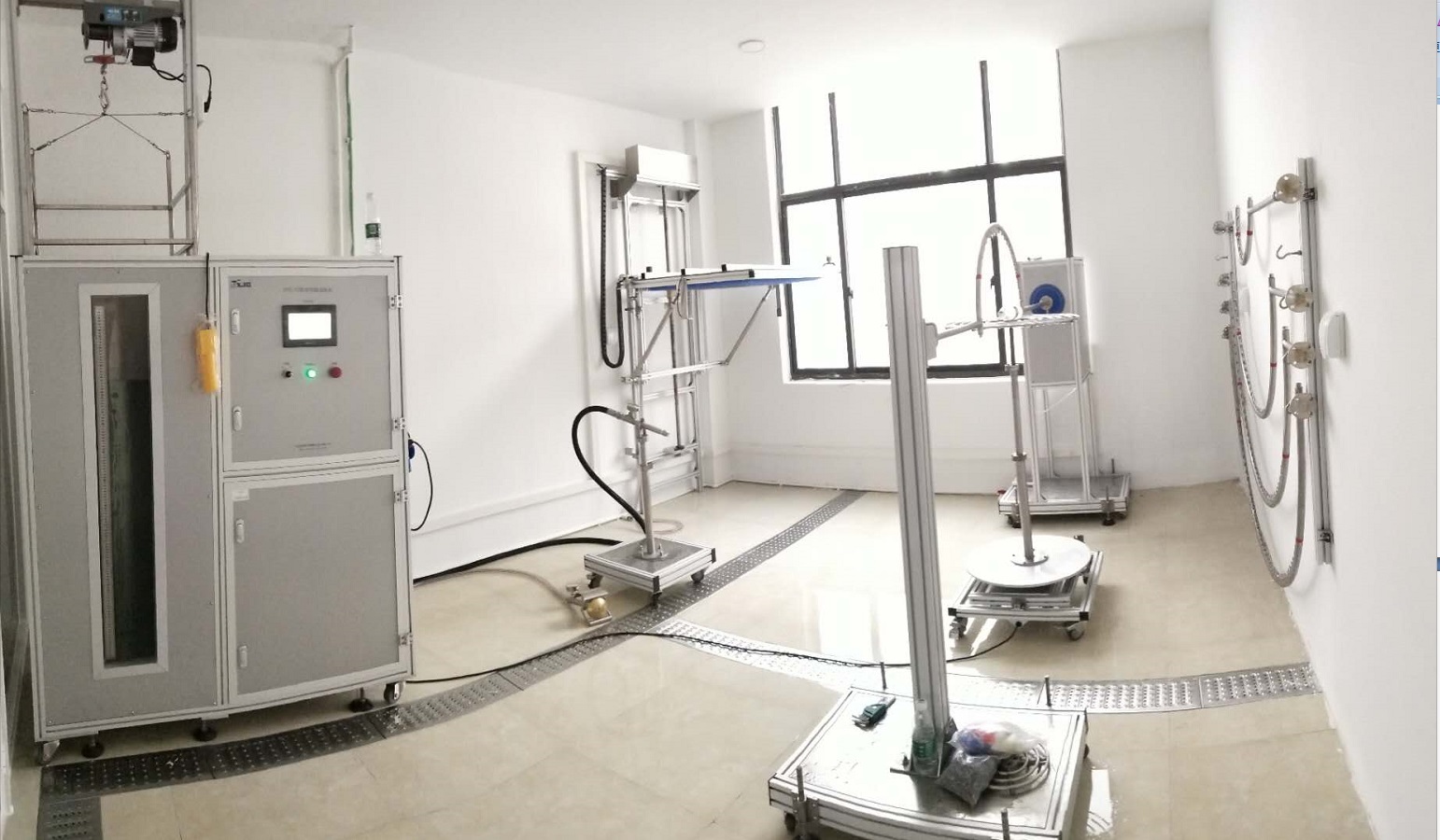

三、成套设备组成、功能参数及主要配置：

（一）：垂直滴雨试验机

1．功能参数：

1）、适用于进行产品的IPX1、IPX2测试；

2）、滴水面积：1000mmX1000mm；

3）、滴水孔孔距：20mm；

4）、滴水孔径：φ0.4mm；

5）、降雨量：1~1.5mm/min（IPX1）、3~3.5mm/min（IPX2）或用户自行设定参数(采用数字控制降雨量技术)；

6）、滴水响应时间：≤5s；

7）、滴水高度：200mm（手动控制）；

8）、试验时间：0-999Min（标准试验时间已内置，也可自行设定）；

9）、IPX1测试时，可倾斜旋转样品台旋转时为正反转，防止样品供电电线被缠绕；IPX2测试时,样品台自动转换角度，使样品四个面在倾斜15⁰的情况下各淋雨150S（自动控制）；

10）、水箱升降：采用梯形丝杆(SUS303不锈钢T36X8)、梯形螺母装置驱动升降，有防坠落等安全功能；当水箱下方有物体顶柱水箱时,螺母会自动脱离水箱,有防止损坏水箱及被顶物体的安全功能；

11）、升降电机：天力三齿轮减速电机；

12）、机架材料：工业合金铝型材；

13）、水箱型式：全封闭水箱（L1080mm*W1080mm），SUS304材质：

14）、机器安装方式：墙面安装式。

15）、外形尺寸：L1150mm*W1200mmn*H2300mm；

16）、电源：220V 50Hz 200W。

二）：摆管淋雨试验机

1．功能参数：

1）、适用于进行产品的IPX3、IPX4测试。

2）、摆管规格：R200mm、R400mm、 R600mm、R800mm.

3）、IPX3/X4喷水孔径：φ0.4mm.

5）、IPX3/X4喷水量  ：0.46-4.7L/min(标准喷水量已内置，用户也可自行设定) ..

6）、喷嘴夹角：120⁰（IPX3、±60º）.

7）、摆动夹角：120⁰（IPX3、±60º）.

8）、试验时间：10min（标准选择）、用户也可自行设定时间.

9）、摆管摆动速度：IPX3试验时每摆动一次（2X120⁰）时间为4S；IPX4试验时每摆动一次（2X175⁰）时间为12S；自定义试验速度.

10）、摆管材料：SUS306不锈钢（外径20mm、壁厚2mm）.

11）、驱动方式：日本松下伺服电机，采用伺服电机具有噪声小、摆动速度稳定、可防摆管抖动、摆动角度精确）.

12）、机型结构：动力驱动部分安装于墙上、机尾架为落地式安装.

13）、机体材料：工业合金铝型材.

14）、外形尺寸（LXDXH）：3000X1000X2300mm.

15）、电源：200V 50Hz 750W.

三）：手持花洒头

1．功能参数：

1、 适用于进行大件产品的IPX3/IPX4淋雨测试；

2、 孔径：Φ0.5mm。

3、 孔数：121个。

4、 喷水孔的分布：中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。

5、 喷头球面直径：SR75.5mm。

6、 活动挡水板、平衡锤：采用不锈钢制作；

7、 活动挡水板：IPX3试验时挡水板档水30º，IPX4试验时挡水板不档水，档水时有限位卡，采用人工控制；

8、 试验时间：1min/M²，最少5min，用户从控制系统设定时间。

9、 试验水压力：50~150kPa、或用户从控制系统设定压力。

四)：手持喷嘴

1.功能参数：

1）、适用于进行产品的IPX5/X6测试;

2）、孔径：φ6.3mm（IPX5）, φ12.5mm（IPX6）;

3）、不锈钢材质;

4）、水流量：12.5±0.626L/min(IPX5), 100±5L/min(IPX6);

6）、进水管管径：1＂；

７）、试验水压：0~400kPa；

８）、试验时间：约1min/m²，最少3分钟、或用户从控制系统设定时间;

９）、喷嘴距样品外壳距离：2.5m~3m(由试验人员控制);

五)：IPX5/X6喷水支架

1． 可自由左右旋转

2． 可自由上下升降

3． 可自由上下摆动



六）：可倾斜旋转样品台

1．功能参数：

1、样品台直径：Φ200mm、Φ600mm。

2、可倾斜角度：15度。

3、样品台高度： 600mm~1300mm（伸缩管可调节高度）。

4、样品台转速：1RPM（出厂前已内置好转速）。

5、试验时转动角度：90⁰、360⁰正反转、连续转动。

6、样品台型式：不锈钢方条焊接成网状结构，有利于防止样口底部积水（IPX1~2试验时），和喷水时喷到样品底部（IPX4试验时）。

7、样品供电防水旋转插座。

8、底架带万向轮，利于方便移动（IPX1~IPX4试验共用此样品台）。

9、机架材料：铝合金+不锈钢方管焊接。

10、旋转驱动：24V步进电机+减速机，低电压供电，安全可靠，速度准确、稳定；

11、正反转控制、转动动作由控制柜控制，正反转可防止样品供电电源线缠绕。

12、外形尺寸：L800mm*800mm*1300mm；

13、电源：24V 50Hz 200W。

七）：智能供水与控制系统

1.功能参数：

1、适应于IPX1-6防水、洒水试验时供水，及整个防水设备的自动控制；

2、供水方式：恒流供水；

3、供水控制过程：用户在触摸屏上设定流量值后，电子流量计实时监测当前值、通过数据转换读入PLC内、再通过变频器调整水泵转速，从而达到控制流量输出；

4、供水系统分两路：

4．1大流量供水系统：

u 应用于IPX5/6强喷水试验、IPX3/4花洒淋水；

u 流量范围：10-100L/min；

u 流量精度：±0.5L/min；

u 流量计：LWGY-15型蜗轮流量计（流量范围：600～6000L/h）；

u 水泵：CHL8-50型卧式不锈钢离水泵；

u 压力范围 ：50~600kPa；

u 水泵电源：380V 50Hz 2.2kw。

4．2小流量供水系统：

u 应用于IPX1~IPX4防水试验；

u 流量范围：0.47-4.7L/min；

u 流量精度：±0.5L/min；

u 流量计：LWGY-4型蜗轮流量计（流量范围：40～400L/h）；

u 压力范围：50~300kPa；

u 水泵：CHL2-60型卧式不锈钢离心水泵；

u 水泵电源：380V 50Hz 0.55kw ;

5、大贮水箱：

u 可用于IPX5/6强喷与IPX3/4花洒淋水；

u 容积：500L；

u 箱体内尺寸：W800mmXD1000mmXH1400mm。

u 观察窗：有机玻璃视窗；

u 视窗尺寸：W200mmXH1250mm；

u 深度标尺：不锈钢标尺；

u 标尺长度：1200mm、精度1mm。

u 液位控制：电子水位开关+溢流管。

6、小贮水箱：

u 可用于IPX1~4淋雨试验用；

u 容积：80L；

u 箱体内尺寸：W400mm*D600mm*H500mm。

u 液位控制：电子水位开关+溢流管。

u 过滤器：用于过滤杂质，防止杂质堵塞滴雨针孔和喷水针孔。

7、控制柜：

u 流量检测：电子流量计流量信号反馈。

u 流量设定：控制柜屏幕设定。

u 控制器：台达PLC。

u 人机界面：TK6070，7寸，彩色触摸屏。

u 控制功能：恒流供水、垂直滴雨动作控制、摆管淋雨动作控制、载物台动作控制、试验时间控制。

u 保护功能：漏电保护、过载保护、短路保护。

供水管道：设备供水采用PVC胶管根据现场布置分配到各设备处，由每台设备处电磁水阀分别控制。

供水管道安装排水阀，试验完成后自动排除水管内积水。

过滤器：不锈钢外壳、精细滤芯。

机体材料：工业合金铝型材。

外形尺寸（LXDXH）：1500X880X1600mm；
