IPX1-9K及UL防水试验机
设备概述：
IPX1-9K防水等级试验机根据IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、GB4208-2017《外壳防护等级(IP代码)》、GB-T2423.38-2008试验R：水试验方法、DIN 40050-9 中文版、ISO 20653-2006、GB7000.1-2008《灯具 部分：一般要求与试验》，标准要求;适用于测试汽机车灯具、雨刷性能车动窗马达、防水条带、车用开关、防盗装置、机车仪表、汽机车锁头、国防工业这导航系统、飞弹之导火管、鼻锥状体、雷达锥顶及航太工业之耐水试验，及灯具及电工电子产品的IPX1、IPX2、IPX3、IPX4、IPX4K、IPX5、IPX6 、IPX6K、IPX7、IPX8、IPX9K防水检测试验；该设备已广泛应于各出入境检验检疫局机电实验室、国内外产品认证实验室，设备性能达到有国际先进水平。
设备程式中有标准试验选项，用户只需选择需要的标准测试项设备即可自动进行试验；另配有自定义测试选项，用户可自行设置测试数据，以适应不同的测试标准；载物台转盘可以倾斜150，自动转换滴水位置，以适应IPX2试验的倾斜要求，使用户在进行IPX2试验时不用停机换位即可自动完成试验作业，同时保证了试验数据的可靠性与准确性。

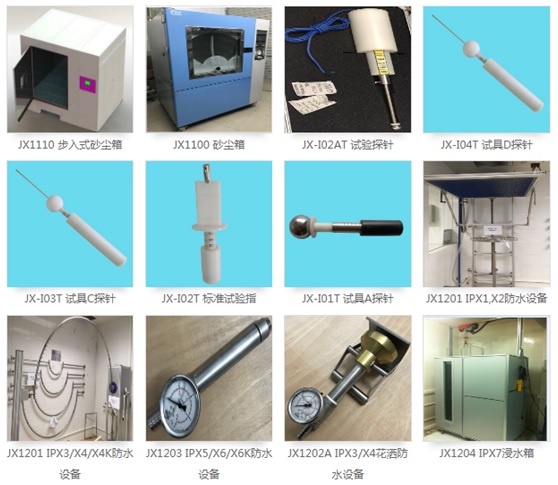

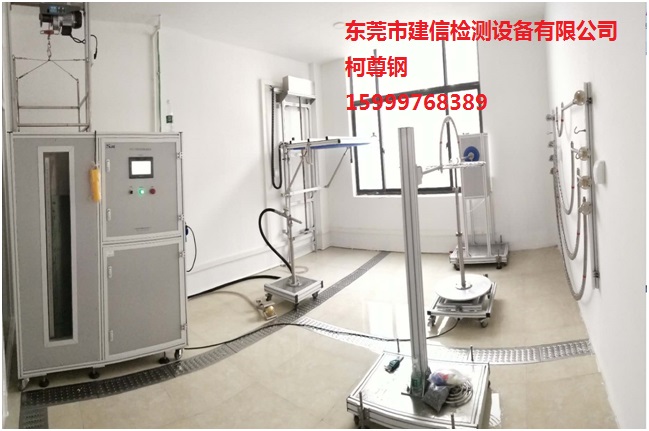

该成套设备由垂直滴雨试验机IPX1/2，摆管淋雨试验机IPX3/4/4k、手持淋水喷头IPX3/4、手持喷嘴IPX5/6/6k（试验用水可循环）、IPX7浸水试验箱(带智能控制自动升降托盘）、可倾斜旋转载物台、智能供水与控制系统、试验循环水槽组成。
成套设备组成、功能参数及主要配置：
一）：IPX1-X2防水等级试验设备
1．功能参数：
1）、适用于进行产品的IPX1、IPX2测试；
2）、滴水面积：1000mmX1000mm；
3）、滴水孔孔距：20mm；
4）、滴水孔径：φ0.4mm；
5）、降雨量：1~1.5mm/min（IPX1）、3~3.5mm/min（IPX2）或用户自行设定参数(采用数字控制降雨量技术)；
6）、滴水响应时间：≤5s；
7）、滴水高度：200mm（手动控制）；
8）、试验时间：0-999Min（标准试验时间已内置，也可自行设定）；
9）、IPX1测试时，可倾斜旋转样品台旋转时为正反转，防止样品供电电线被缠绕；IPX2测试时,样品台自动转换角度，使样品四个面在倾斜150的情况下各淋雨150S（自动控制）；
10）、水箱升降：采用梯形丝杆(SUS303不锈钢T36X8)、梯形螺母装置驱动升降，有防坠落等安全功能；当水箱下方有物体顶柱水箱时,螺母会自动脱离水箱,有防止损坏水箱及被顶物体的安全功能；
11）、升降电机：天力三齿轮减速电机；
12）、机架材料：工业合金铝型材；
13）、水箱型式：全封闭水箱（L1080mm*W1080mm），SUS304材质：
14）、机器安装方式：墙面安装式。
15）、外形尺寸：L1150mm*W1200mmn*H2300mm；
16）、电源：220V 50Hz 200W。
二）：IPX3-X4防水等级试验设备
1．功能参数：
1）、适用于进行产品的IPX3、IPX4测试。
2）、摆管规格：R200mm、R400mm、 R600mm、R800mm、 R1000mm.
3）、IPX3/X4喷水孔径：φ0.4mm.
5）、IPX3/X4喷水量 ：0.46-4.7L/min(标准喷水量已内置，用户也可自行设定) ..
6）、喷嘴夹角：1200（IPX3、±60º）.
7）、摆动夹角：1200（IPX3、±60º）.
8）、试验时间：10min（标准选择）、用户也可自行设定时间.
9）、摆管摆动速度：IPX3试验时每摆动一次（2X1200）时间为4S；IPX4试验时每摆动一次（2X1750）时间为12S；自定义试验速度.
10）、摆管材料：SUS306不锈钢（外径20mm、壁厚2mm）.
11）、驱动方式：日本松下伺服电机，采用伺服电机具有噪声小、摆动速度稳定、可防摆管抖动、摆动角度精确）.
12）、机型结构：动力驱动部分安装于墙上、机尾架为落地式安装.
13）、机体材料：工业合金铝型材.
14）、外形尺寸（LXDXH）：3000X1000X2300mm.
15）、电源：200V 50Hz 750W.
三）：IPX3-X4防水等级试验设备
1．功能参数：
适用于进行大件产品的IPX3/IPX4淋雨测试；
孔径：Ø0.5mm。
孔数：121个。
喷水孔的分布：中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。
喷头球面直径：SR75.5mm。
活动挡水板、平衡锤：采用不锈钢制作；
活动挡水板：IPX3试验时挡水板档水30º，IPX4试验时挡水板不档水，档水时有限位卡，采用人工控制；
试验时间：1min/M²，最少5min，用户从控制系统设定时间。
试验水压力：50~150kPa、或用户从控制系统设定压力。
四)：IPX5-X6防水等级试验设备
1.功能参数：
1）、适用于进行产品的IPX5、IPX6测试。
2）、孔径：ф6.3mm（IPX5）、ф12.5mm（IPX6）。
3）、IPX5、IPX6喷嘴螺纹联接、密封圈密封接口，两种喷嘴能快速手动更换，无需工具。
4）、不锈钢材质。
5）、水流量：12.5±0.626L/min(IPX5)、100±5L/min(IPX6) 、；
6）、进水管管径：1＂；
７）、试验水压：0~400kPa；
８）、试验时间：约1min/m2，最少3分钟、或用户从控制系统设定时间。
９）、喷嘴距样品外壳距离：2.5m~3m(由试验人员控制)。
五)：IPX5/IPX6喷水支架
可自由左右旋转
可自由上下升降
可自由上下摆动
六）：可倾斜旋转样品台
1．功能参数：
1、样品台直径：Φ200mm、Φ600mm。
2、可倾斜角度：15度。
3、样品台高度：600mm~1300mm（伸缩管可调节高度）。
4、样品台转速：1RPM（出厂前已内置好转速）。
5、试验时转动角度：900、3600正反转、连续转动。
6、样品台型式：不锈钢方条焊接成网状结构，有利于防止样口底部积水（IPX1~2试验时），和喷水时喷到样品底部（IPX4试验时）。
7、样品供电防水旋转插座。
8、底架带万向轮，利于方便移动（IPX1~IPX4试验共用此样品台）。
9、机架材料：铝合金+不锈钢方管焊接。
10、旋转驱动：24V步进电机+减速机，低电压供电，安全可靠，速度准确、稳定；
11、正反转控制、转动动作由控制柜控制，正反转可防止样品供电电源线缠绕。
12、外形尺寸：L800mm*800mm*1300mm；
13、电源：24V 50Hz 200W。
七）：智能供水与控制系统
1.功能参数：
1、适应于IPX1-6防水、洒水试验时供水，IPX7浸水试验，及整个防水设备的自动控制；
2、供水方式：恒流供水；
3、供水控制过程：用户在触摸屏上设定流量或压力值后，电子流量计或数字压力表实时监测当前值、通过数据转换读入PLC内、再通过变频器调整水泵转速，从而达到控制流量输出；
4、供水系统分两路：
4．1大流量供水系统：
应用于IPX5/6强喷水试验、IPX3/4花洒淋水；
流量范围：10-100L/min；
流量精度：±0.5L/min；
流量计：LWGY-15型蜗轮流量计（流量范围：600～6000L/h）；
水泵：CHL8-50型卧式不锈钢离水泵；
压力范围 ：50~1000kPa；
水泵电源：380V 50Hz 2.2kw。
4．2小流量供水系统：
应用于IPX1~IPX4防水试验；
流量范围：0.47-4.7L/min；
流量精度：±0.5L/min；
流量计：LWGY-4型蜗轮流量计（流量范围：40～400L/h）；
压力范围：50~400kPa；
水泵：CHL2-60型卧式不锈钢离心水泵；
水泵电源：380V 50Hz 0.55kw ;
5、大贮水箱：
可用于IPX5/6强喷与IPX3/4花洒淋水；
容积：500L；
箱体内尺寸：W800mmXD1000mmXH1400mm。
观察窗：有机玻璃视窗；
视窗尺寸：W200mmXH1250mm；
深度标尺：不锈钢标尺；
标尺长度：1300mm、精度1mm。
液位控制：电子水位开关+溢流管。
6、小贮水箱：
可用于IPX1~4K淋雨试验用；
容积：80L；
箱体内尺寸：W400mm*D600mm*H500mm。
液位控制：电子水位开关+溢流管。
过滤器：用于过滤杂质，防止杂质堵塞滴雨针孔和喷水针孔。
7、控制柜：
流量检测：电子流量计流量信号反馈。
流量设定：控制柜屏幕设定。
控制器：台达PLC。
人机界面： 7寸，彩色触摸屏。
控制功能：恒流供水、垂直滴雨动作控制、摆管淋雨动作控制、载物台动作控制、试验时间控制。
保护功能：漏电保护、过载保护、短路保护。
供水管道：设备供水采用PVC胶管根据现场布置分配到各设备处，由每台设备处电磁水阀分别控制。
供水管道安装排水阀，试验完成后自动排除水管内积水。
过滤器：不锈钢外壳、精细滤芯。
机体材料：工业合金铝型材。
外形尺寸（LXDXH）：1500X880X1600mm；
