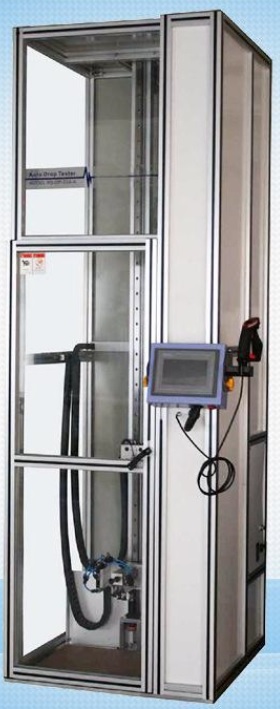

定向跌落试验机指在评估样品在客户实际使用中意外跌落对产品性能产生的影响，适用于：行动电话、PDA、电话机、电子辞典、CD、MP3、适配器等小型消费类电子产品作原姿态及加速度跌落测试。

二、测试过程：

人工把样品放入夹具内夹持→夹具上升至设定高度值停止→按跌落按键（触摸屏上的释放按键图标）→ 夹具和样品一同时自由下落→当下落到300mm (可根据样品需要进行调节，调节范围是指样品的边，角，面与底板间的距离，可调整感应器开关高低位置)的高度时夹具松开样品→样品自由落体跌落在试验板上。

三、技术参数：

1.跌落高度:可在 300-1500mm 范围内设定，位移精度为±0.5mm；

2.跌落角度:可跌落样品的 6 个面、 12 个棱、 8 个角；

3.夹具夹持最大宽度:200*200mm；

4.吸盘夹具角度: 0°、 45°、 90°；

5.测试数据: 跌落高度、加速度、末速度、试验时间、测试次数等；

6.实测加速度: >9.3m/s²；

7.时间增益设定范围:0.01-1s；

8.控制模式: 高度+定向、末速度+定向、高度+自由；

9.测试样品规格:对角线尺寸小于 190mm、重量小于 1000g；

10.测试样品种类:充电器、电池、工装模型等不规则产品；

11.跌落面尺寸:450*600*50mm；

12.跌落面材质:大理石板、木板、水泥板、钢板；

13.驱动方式:松下伺服电机+同步齿形带；

14.控制方式:触摸屏+PLC；

15.气源要求:不低于 0.6MPa 洁净的压缩空气；

16.电源要求: AC220V±10％ 50Hz；
