设备概述：

1、设备依据Department Of Energy Office of Efficiency and Renewable Energy 10CFR Parts 429 and430标准要求进行高速小直径与低速小直径吊扇能效测试。

2、测试方法：通过测试风扇直径大8＂风速传感器相应风环四点风速，得出该风环平均风速，再乘以该风环面积得出该风环平均风量，最后将该规格吊扇所有风环风量相加得出吊扇总风量，将该值X试验时间再除以该吊扇测试时所有能耗与待机能耗之和得出该吊扇能效比；

3、试验房间结构：库体由保温库板搭建，库顶安装进风口与回风口，风口安装有电动开关阀，通过风管连接空调机；风速计摆臂驱动、控制线与数据线通过地板下的线管引入控制柜，天花上安装有样品升降安装座。

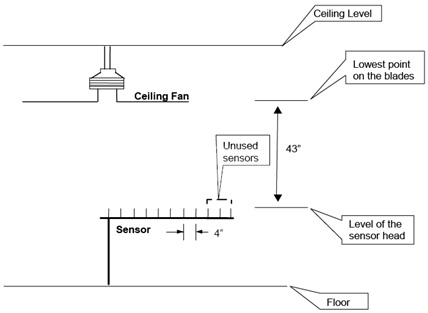

4、设备按DOE要求的测试方法设计:样品安装架保有升降功能，样品安装时可以降低到人手进行固安装置的高度；风速计高度可以调节。

技术参数：

1、试验房间：长20ft amp;plusmn;0.75ft）X宽20ft amp;plusmn;0.75ft）X高11ft amp;plusmn;0.75ft）；

2、试验室环境：温度21±3，即70±5F，相对湿度50。（由箱体上开通风口，由外中央空调来保证）；

3、为测试样品的供电的变频电源，应满足能效测试的压降和谐波要求，由客户提供；

4、风速测量方式：四点轮流测量，采用旋转臂固定风速计，布14个测量点；

5、摆臂：伺服电机驱动，最大旋转角度360゜；

6、风速范围：0.15-50m/s；

7、风速传感器；

8、风速计高度范围：1000mm～1600mm；

9、样品固定座高度（距地面）：1750mm～3350mm；

10、风扇转速测量：光电测速计测量风扇转速；

11、电能检测：横河WT310 功率计；

12、控制电脑；

13、专用软件：采用电脑与PLC控制器组成上位机与下位机，电脑为上位机，采用LabVIEW软件开发的专用数据据采集与分析软件，并向下位机（PLC控制器）发送动作执行指令，执行测试动作，上位机采集、分析、保存风速传感器与功率计数据，计算采集数据。
