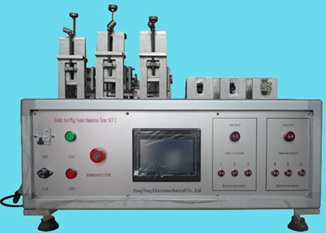

JX-SLT2 开关插头插座寿命试验机
●产品概述
本试验机根据GB2099.1-2008第20及21条款、GB15092.1、GB16915.1、IEC60884-1、IEC61058-1、IEC60669-1等标准相关要求设计制造，适用于家用和类似用途固定式电气装置的开关进行通断能力和正常操作寿命测试，也适用于家用和类似用途插头插座的分断容量和正常操作寿命测试。目的是考核开关及插头插座是否能经得起正常使用中出现机械损坏及电气疲劳破坏，以及有无出现触头粘连现象或长期闭合或断开现象，检验其有无过度磨损和其他有害后果。是进行开关及插头插座电气耐久性试验的专用设备。
该设备可做按钮开关、拨动开关、翘板开关、推拉开关、旋转开关和插头插座寿命测试。配上负载（电阻性、电感性、电容性）可做加载试验，并设有相应的控制系统。
设备采用铝合金机架，不锈钢封板，由伺服电机+滚珠丝杆驱动，7寸彩色触摸屏操人性化作及强大的数显功能，PLC控制系统。可预置试验次数、导通电流时间（开门时间）、试验速率、试验行程和旋转角度（最多可设10个角度）。带有电流显示功能，能显示试样的导通电流。整机6工位，其中三工位为旋钮开关测试，另外三工位可做线性开关测试或者插头插座测试。当开关因粘合、失灵导致连续接通或断开可以故障报警并记录相应的实验次数，到设定次数时可报警； 当有报警发生时，即自动停止试验。
●技术参数
|
序号 |
项目 |
参数 |
备注 |
|
1 |
电源 |
AC220V±10%/50Hz |
|
|
2 |
工位 |
6工位，三个线性工位，三个旋转工位 |
|
|
3 |
操作界面 |
7英寸彩色LCD触摸屏 |
|
|
4 |
驱动方式 |
伺服电机+滚珠丝杆 |
|
|
5 |
控制系统 |
PLC控制 |
|
|
6 |
试验次数 |
0～999999次，可预置 |
|
|
7 |
导通时间 |
0～99.9s，可预置 |
|
|
8 |
关闭时间 |
0～99.9s，可预置 |
|
|
9 |
试验行程 |
线性：-40～110mm，可预置；旋转: 0～360°，可预置 |
|
|
10 |
试验速率 |
线性：0～100mm/s，可预置；旋转: 0～90°/s，可预置 |
|
|
11 |
大气压力 |
80～106kpa |
|
|
12 |
环境温度 |
5～40°C |
|
|
13 |
相对湿度 |
（20～90）%RH |
|
|
14 |
使用场所 |
无剧烈摇动、振动，无电磁干扰、无尘埃、 无爆炸性及腐蚀性气体、散热良好 |
|
|
15 |
外形尺寸及重量 |
L*W*H=880*730*520mm,120kg |
|
