功能概述：

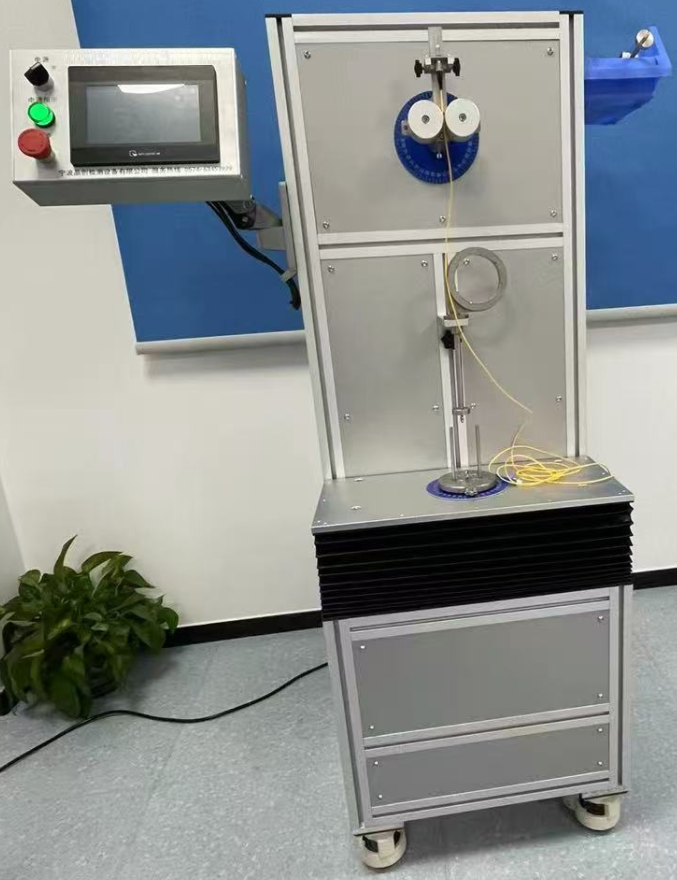

本机是根据客户要求定制主要适用于用来检测光纤活动连接器试验装置光纤在负载的动态下，经一定次数的弯曲、扭转、侧拉、抗拉后的破损程度，是电信附件和家用电器生产企业的质检部门与国家通信光电缆产品质量监督检验中心，电信研究院的必备试验设备。

用于光缆锁紧机构抗拉强度试验、光缆抗拉试验、光缆扭转试验，根据更换不同重量的砝码来实现不同的抗拉负荷量，施加负荷速率用户自行控制；设备扭转角度±360°可调。配置砝码升降平台，易于操作人员对砝码的夹持。

符合标准要求： YDT 1618-2007多芯光纤(缆)扇形分支连接器技术要求和测 6.6.1；

YDT 1272.3-2005光纤活动连接器 第3部分：SC型，6.6.10锁紧机构抗拉强度，6.6.11光缆抗拉，6.6.12光缆扭转。

YDT_1272.4-2007光纤活动连接器 第4部分：FC型。

YDT 1272.1-2003光纤活动连接器 第1部分：LC型。

YDT 895-1997 SC-PC型单模光纤活动连接器技术条件。

YDT 1272.3-2015光纤活动连接器 第3部分：SC型。

YD-T 2152-2010光纤活动连接器可靠性要求及试验方法。

YD/T1997.3-2015通信用引入光缆 第3部分：预制成端光缆组件。

功能1：弯曲试验参数：

YDT 1618-2007多芯光纤(缆)扇形分支连接器技术要求和测 6.6.1（施加负荷1.0kg）；

YDT 1272.3-2015光纤活动连接器 第3部分：SC型（施加负荷0.9kg、0.6kg）。

YD-T 2152-2010光纤活动连接器可靠性要求及试验方法（施加负荷0.9kg、0.6kg）。

1.弯曲次数：0-9999次（可设定）。

2.测试工位：一工位。

3.测试速度：0-20次/分（可设定）。

4.弯曲角度：0°、900 、 0°、-900、0°摆动100次。

5.试验次数：可设定试验次数、显示当前试验次数，试验完成后自动停机。计数有停电数据保持功能。

6.计数范围：0-99999次

7.防冲击及自动归零：在测试过程中发生故障或按下停止开关，设备摇摆架无冲击停机并自动回归零位。

8.控制器：三菱FX3SA-20MT可编程控制器

9.人机界面：7寸触摸屏

10.机架材质：工业成型铝机架

11.驱动电机：400W松下伺服电机

12.施加负荷：1.0kg

13.施加负荷：0.9kg

14.施加负荷：0.6kg

15.减速器：蜗轮减速器

16.夹具：安装于摇摆架上，样品夹具中心与光纤绞盘中心为22cm~28cm。

17.弯曲导轮直径：2.5cm

18.绞盘直径:7.5cm

功能2：扭曲试验（¢1mm以下尾纤（缆）的连接器不适用）

1.YD/T 895-1997负荷重量：1.5kg（型号1001,1002）；2.5kg（型号1003,1004,1005,1006,1007,1008）。

2.YD/T 1272.3-2015（负荷：1.35kg，0.75kg，0.5kg）。

3.YD-T 2152-2010光纤活动连接器可靠性要求及试验方法（负荷：1.35kg，0.75kg，0.5kg）。

功能3：抗拉力试验

1.YD/T 895-1997负荷量：90N。

2.YD/T 1272.3-2005负荷量：50N。

3.YDT 1272.3-2015光纤活动连接器 第3部分：SC型（负荷：4.5kg，6.8kg，2.3kg,1.5kg，3.4kg）。

4.YD-T 2152-2010光纤活动连接器可靠性要求及试验方法（负荷：4.5kg，6.8kg，2.3kg,1.5kg，3.4kg）。

功能4：尾部拉伸试验

1.YD/T 895-1997负荷量：68.6N。

2.YD/T 1272.3-2005负荷量：40N。

3.YDT 1272.3-2015光纤活动连接器 第3部分：SC型（负荷：0.25kg，0.7kg，1.5kg,2.0kg，0.5kg）。

4.YD-T 2152-2010光纤活动连接器可靠性要求及试验方法（负荷：0.25kg，0.7kg，1.5kg,2.0kg，0.5kg）。  按0°-90°-135°的顺序摆动。

5.YD/T1997.3-2015通信用引入光缆 第3部分：预制成端光缆组件（拉力：圆形光缆60N，蝶形光缆50N）。
