试验目的与原理：

定量地测量防飞溅装置捕集水雾的能力，通过一系列喷嘴将去离子水喷向防飞溅装置，模拟轮胎表面从地面带起的水雾的流量和速度从而模拟出实车的工作状态。

技术参数：

喷孔孔径：1.68mm±0.01mm；。

喷孔数量：12个。

喷水管外径：54mm，壁厚1.2mm±0.12mm外表面粗糙度Ra为0.4μm-0.8μm。

喷嘴距样件距离：500±2mm。

收集器内尺寸：长500﹢0.5mm×宽75﹢0.2mm×高150mm；

刚性平板：宽500×高750mm。

试件宽：500-0.5mm

试验条件：

1、试验应在无风的封闭空间进行。

2、环境温度和样件温度应保持在(21士3)℃。

3、试验应使用去离子水。

4、每次试验所用的试验样件应预先浸湿。

试验过程：

1.将一个宽500±0.5mm，高750mm的试验样件垂直固定在试验设备的垂直框架上，需确保样件位于收集器范围内，并且冲击前后均无使水流偏斜的障碍物。

2.将喷射流量设置为(0.675±0.01)L/s，向样件喷射至少90L，最多120L的去离子水，试验时，喷水孔距离试验样件的水平距离为(500±2)mm(见图A.1)。

3.使积水从样件上滴入集水器，计算本次试验的集水率。

4.按照A.4.2和A.4.3的要求，重复进行5次试验，计算5次试验的平均集水率。

试验的目的与原理：

为了测定多孔材料收集水分的有效性，水分通过空气/水增压喷雾器进行喷射用于测试的设备应能够模拟材料的使用环境，如安装在车辆上时，即为轮胎产生的水分喷射的相应流量和速度。

技术参数：

喷嘴处压力:0.5±0.05MPa;

喷嘴直径(5+0.1)mm;

流速:1L/(60±5)s;

喷雾形状：圆形，直径大约为(50±5)mm;

喷嘴距样件距离：(200±5)mm;

样品尺寸：305mm×100mm;

收集器内尺寸：长305x宽200x高50mm;

试验条件：

1.试验应在无风的封闭空间进行;

2.环境温度和样件温度应保持在(21±3)℃;

3.试验应使用去离子水;

4.每次试验所用的试验样件应预先浸湿;

试验过程：

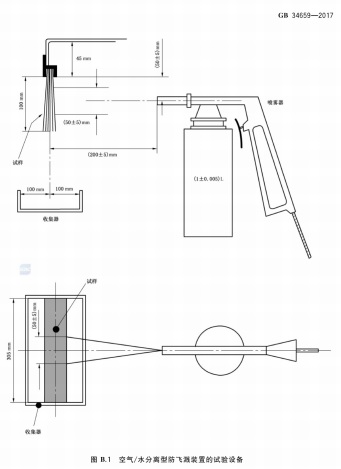

1.将一个有效区域为305mm×100mm的试件垂直固定在试验台架上，检查并确认样件与上曲面板之间不存在间隙，且集水器已正确放置。在喷雾器罐中注入(1±0.005)L去离子水，参见图B.1所示位置;

2.开始喷雾，直到不再有水雾从喷嘴喷岀为止并记下所用时间。让水从样件流人集水器·持续60s，并测量集水器中收集水量和喷雾器罐中剩余的水量，计算集水率;

3.按B.4.2的要求，重复进行5次试验，计算5次试验的平均集水率。在每次测量之前，检查并确保托盘、雾器罐和测量容器是干燥的;
