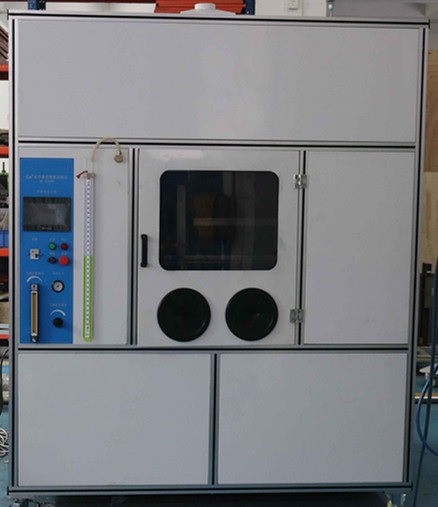

UL1581/UL2556电线电缆水平垂直燃烧试验仪产品介绍
  UL1581/UL2556电线电缆水平垂直燃烧试验仪由东莞市建信检测设备有限公司专业生产销售UL1581/UL2556电线电缆水平垂直燃烧试验机。

产品概述:

本装置根据UL1581标准的相关条款要求而设计制造,用于对成品电线电缆或软线进行1060垂直燃烧和FT1试验、1061电缆燃烧试验、1080VW-1（垂直试样）燃烧试验、1090电器用线水平试样燃烧试验和1100 水平试样/FT2燃烧试验,以评定电线电缆或软线着火时向附近的可燃性物质传播火焰的能力。

技术参数:

1.   采用PLC控制，真彩触摸屏（配备7寸操作屏幕）带数据保存和导出功能；

2.   计时装置：9999X0.1s；

3.   燃烧角度：0°、20°45°手动调节；

4.   火焰标准：ANSI/ASTM D 5207 & UL 2556；

5.   喷灯标准：ANSI/ASTM D 5025；

6.   温度检测：MAX  1050°C；

7.   气体流量：0-1200ml/min   ±0.1%；

8.   热 电 偶：NiCrφ0.5铠装 ±0.1%（德国进口热电偶）；

9.   火焰检验：225W/50mm(16.5mm)/84±2S

405 ±10mL/min& 45±5 mmwater

500W/125mm(40mm)/54±2S

A：965 ±30mL/min&125±25 mmwater

B：385 ±15mL/min&552±100 mmwater

C：300 ±10mL/ min&600±125 mmwater

10.  温 控 器：16A/D  ±0.05%；

11．铜块重量：￠9mm±0.01mm.10 ± 0.05 g(钻孔前) ￠5.5mm±0.01mm.1.76 ± 0 .05 g；

12．气体类别：纯度>98%的甲烷；

13．箱体：内外箱均为烤漆制作；

14．试验背景：黑色背景；

15．参照标准：UL2556；

16．设备尺寸：燃烧箱外形尺寸：2.2*1.1*2(M)，内部容积约4.8个立方；

17．排风系统：采用离心风机强力排风；

18．照明设备：采用防雾防烟灯一个；

19．工作电源：220V  50HZ；

●   配备：甲烷减压阀：1/2英寸管螺纹，14螺纹距，左旋方向；

u  配火焰高度量规

u  测试用脱脂棉

u  燃气：建议用甲烷（甲烷的纯度为99.99％）

u  流量计： 1 个  CH4 美国MATHSON 量程：1299.57ml/min可调

u  U 型管压力计：1 个(美国Dwyer)

u  喷灯：直径：0.90±0.03mm，长度:1.60±0.05mm，内径9.5mm±0.03mm,喷口距空气进口高度为102mm

u  气体三通接头一个

u  气管：为高压气管
